某知名香精香料公司为世界前五强的专业生产香精、香料及食品添加剂的国际企业之一。在上海松江工业区有自己配套设施完善、生产能力强大的工厂；它在日化产品的加香方面具有极强的实力。最终产品是香水、护肤品，还是洗发水、沐浴露、香皂、衣物洗涤产品等。

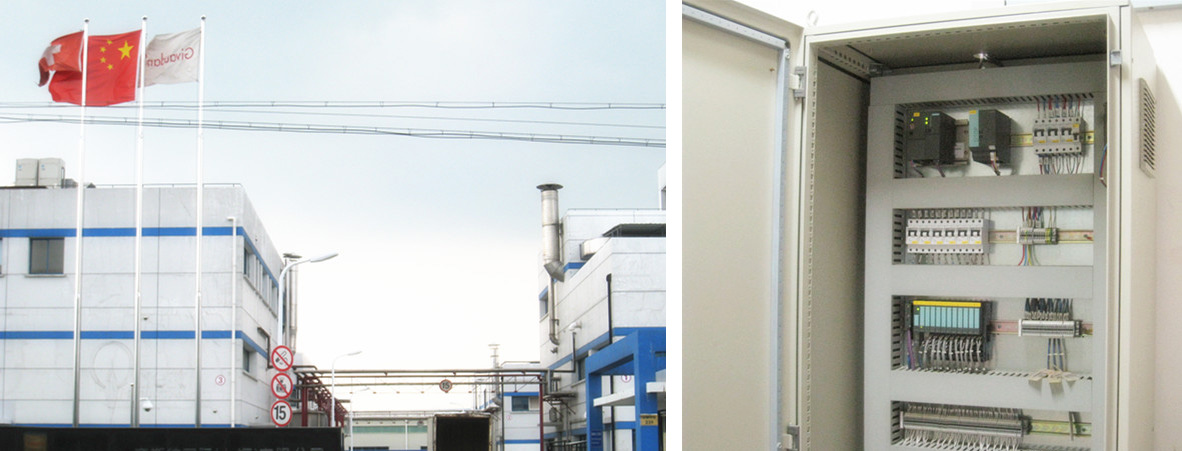

系统工艺对象包括，热水系统，冰水系统，CIP系统，T08系统，除尘和气体交换系统及与其有数据交换的干燥系统。系统共配置4个盘台柜，其中主PLC系统盘，盘体尺寸2000X800X600，盘体颜色为驮灰色（色标7032），安置在MCC室，主要接收MCC控制盘的输入信号和对MCC柜内的电机泵内设备的控制；Cabinet WU，盘体尺寸为727X720X500，盘体材质不锈钢，安置在车间一楼靠墙，主要控制热水系统，冰水系统，CIP系统，接受这些系统的输入信号和对这些系统的仪表阀类设备进行控制；Cabinet T08，盘体尺寸为727X720X500，盘体材质不锈钢，安置在车间二楼靠墙，主要控制T08系统，接受这些系统的输入信号和对这些系统的仪表阀类设备进行控制；Emulsion Cabinet，盘体尺寸为360X360X500，盘体材质不锈钢，安置在车间一楼靠墙，主要配置一面触摸屏对全车间设备进行监视和控制 。

系统主体采用触摸屏＋可编程序控制器（即PLC）＋现场仪表控制结构。每个仪表盘10.7” 触摸屏一台，作为操作员站，采用西门字S7-300系列可编程控制器作为控制器。操作人员可在就地仪表盘上查看所有输入到此仪表盘的仪表数据，正常运行监视及异常工况的处理，报警参数设置，生产过程仪表参数曲线的查看，仪表报警内容查阅等工作。系统的通讯采用西门子公司开放的Profibus_DP通讯协议，保证系统高速实时进行数据共享,指令传输。

PLC采用德国西门子 S7-300系列PLC+ET200S 系列远程I/O的网络模式，配置如下：

8个DI(数字量输入)模块

18个DO(数字量输出)模块

6个AO(模拟量输出)模块

2个AI(模拟量输入)模块

整套PLC分布在MCC室的PLC控制柜内，Cabinet WU内，Cabinet T08内通过西门子高速现场总线Profibus_DP物理上连接在一起，完成整个系统的数据采集、逻辑控制和数据采集！项目由Qpearl工厂车间的热水系统，冰水系统，CIP系统，T08系统，除尘和气体交换系统及与其有数据交换的干燥系统。由一套西门子S7-300系列可编程控制器，搭配ET200S系列远程I/O共同完成控制，由安装在现场三台触摸屏西门子MP270B完成工艺过程的监视，控制和数据采集。
