Mini bounce 包装线空调自控改造工程
工程案例

一、系统概述

利用原有的三台空调:AWUSS、AWU520、AWUKLEL,组成一个新的生产区域,分别负责外包、TOTO 区、内包,各区域内分布有多个温湿度传感器,检测车间内温湿度数据,用以控制 VAV 等设备。


二、VAV 的监控流程

根据车间温湿度与设置值比较,根据 PID 自动调节 VAV 的风门开度和热水阀门开度,控制车间内温湿度。(VAV 量程为 3-15PSI,3-8PSI 对应风门最大到最小,10-15PSI 对应 0 到 100%热水阀)。

三、操作说明

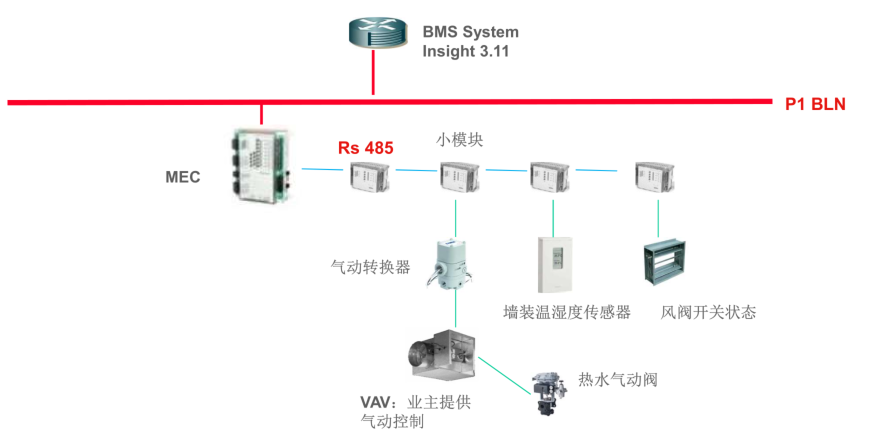

Mini bounce 车间采用 SIEMENS 的 APOGEE 楼宇设备管理自动化系统。本系统有计算机、现场控制器、自动化仪表(传感器、执行器等)组成,计算机与现场控制器之间通过 485 总线通讯连接,从而实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。它是基于现代控制论中分布式控制理论而设计的集散型系统,具有集中操作、管理和分散控制功能的综合监控系统。

Insight 工作站软件借助于 Windows 2000/2003/XP/win7 多任务环境,是本系统的管理与调度的中心,实现对EMS 系统内的各种中央空调设备、新风机、排风机、环境温度等系统设备进行全面有效的监测、调度、管理、控制,确保系统内所有设备处于高效、节能、合理的运行状态。

四、系统操作注意事项

图形切换时,当出现小手时点击才有效。 当在维护或检修状态下需如此操作时,请在操作完成后把该点操作权限放在“None”上,还给系统控制,以便程序能正常运行。 在正常使用时,所有的控制设备的手自动开关均应在“自动”位置,除非在紧急操作或检修状态,才可以转至手动,在现场对设备进行直接操作。计算机正常使用每月可关机一次,以使计算机重新复位,充分释放被占用的内存,减少死机的可能性。但平时尽量减少关机次数,以免不当关机造成数据丢失。 DDC 内置电池建议每年更换一次。
